二、概述

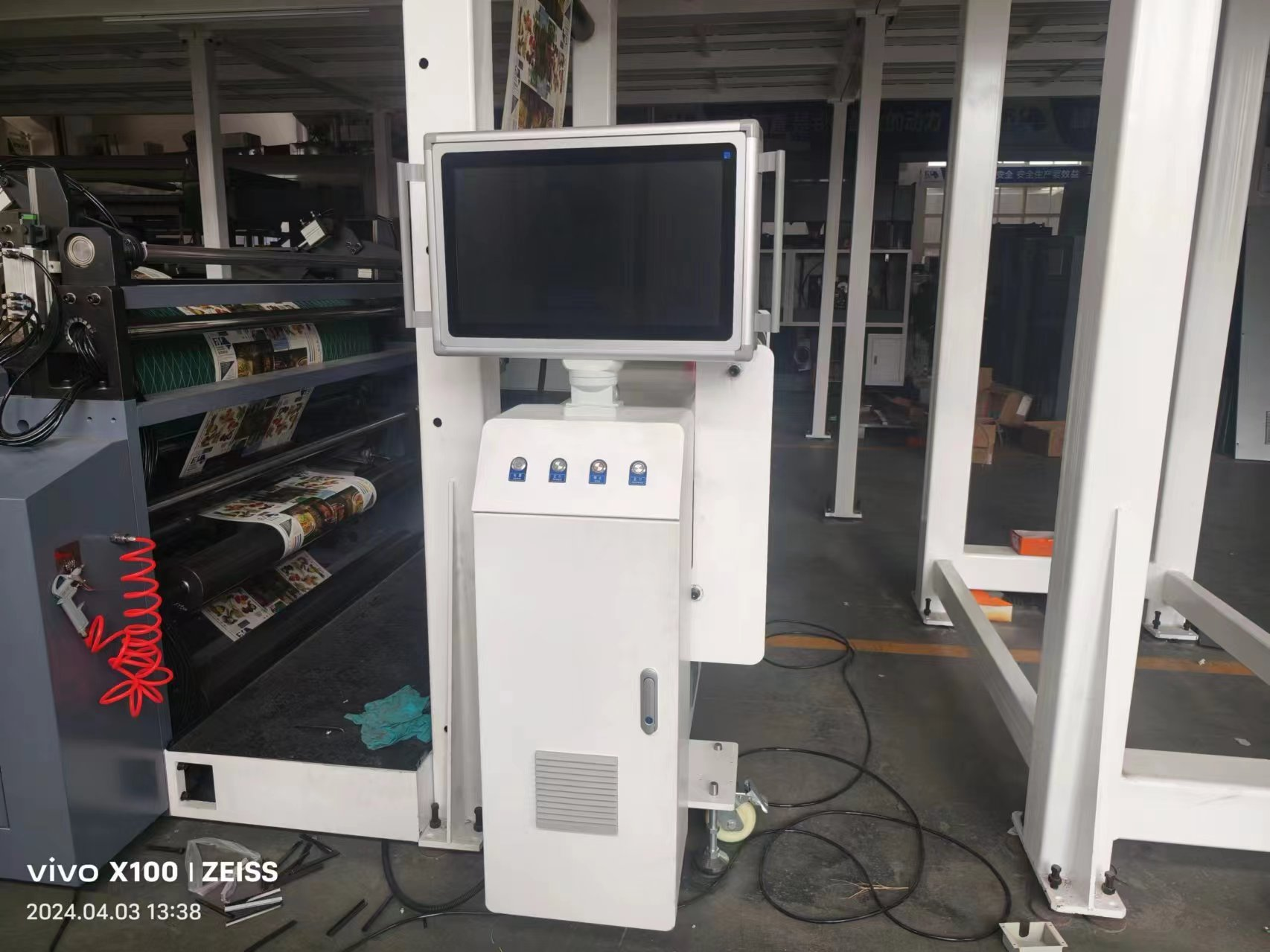

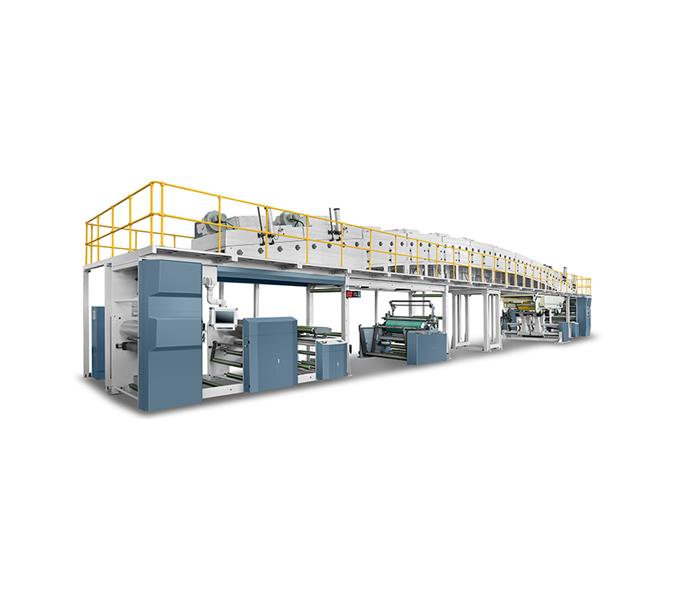

FM-TJ1420高速涂布机，针对纸杯、纸碗等禁用塑料的材质，为满足产品使用要求而研发的一款不使用塑料薄膜的生产设备。该机能高速均匀地将非塑料涂层涂布于纸张表面，使纸张达到防潮、重度防水的效果。该机自动化程度高，上下料液压升降，放料自动张力控制，自动换纸，放料自动纠偏，反向涂布，通畅送纸，烘箱热循环干燥系统，烘箱收放料系统，纸张前后冷却装置，纸张防卷曲供水装置，收纸纠偏装置，不停机自动放料装置等。该机采用PLC编程人机界面操作，设备前后同步运行，操作人员操作简便，生产效率高。
三、机组配置

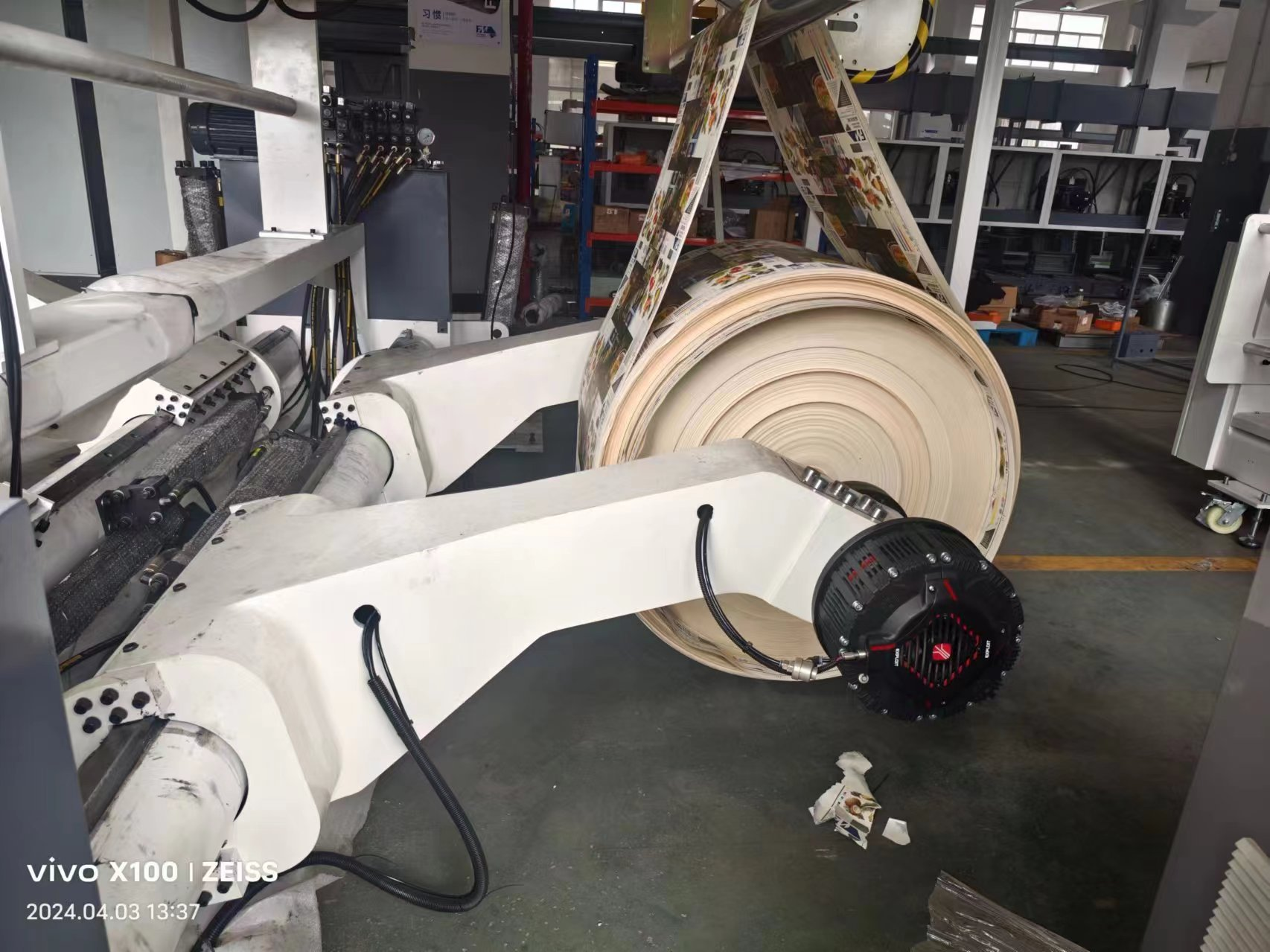

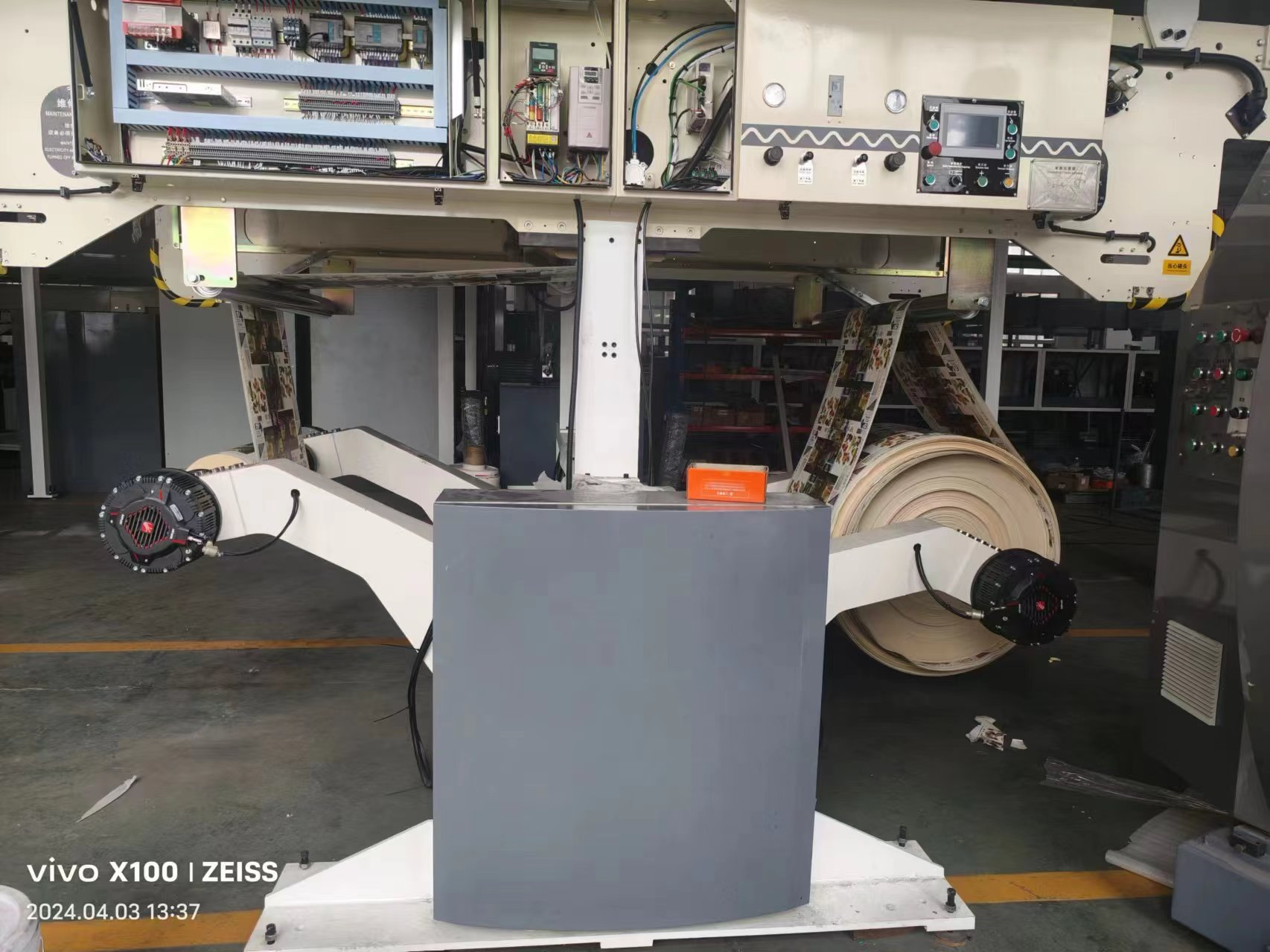

1、双工位放料，液压上下料卷筒，不停机自动送纸，换纸张力恒定，换纸后自动纠偏。

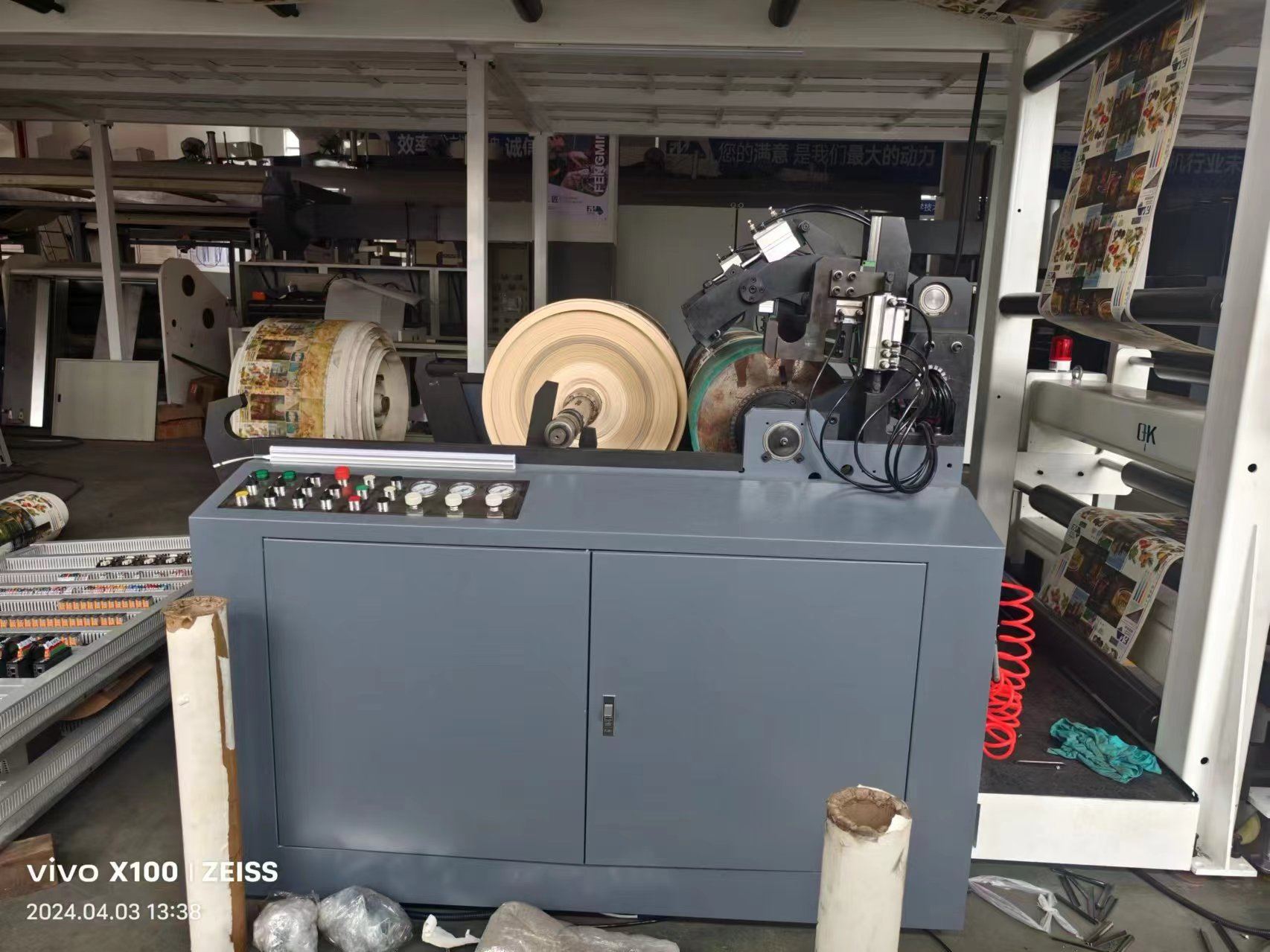

2、自动接纸架，实现卷对卷高速不停机接纸换纸
3、放料纠偏
4、放卷牵引部分及张力控制

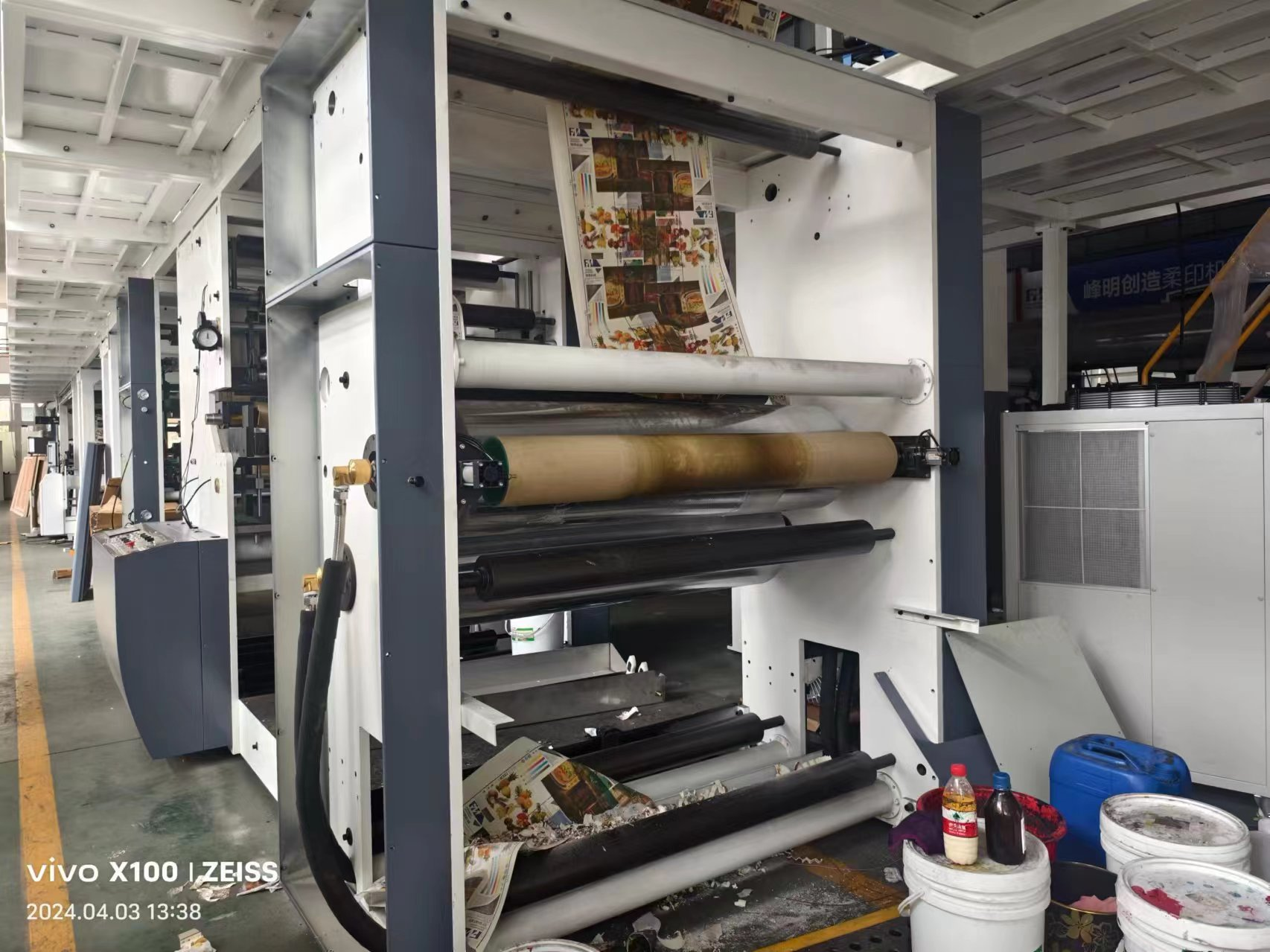

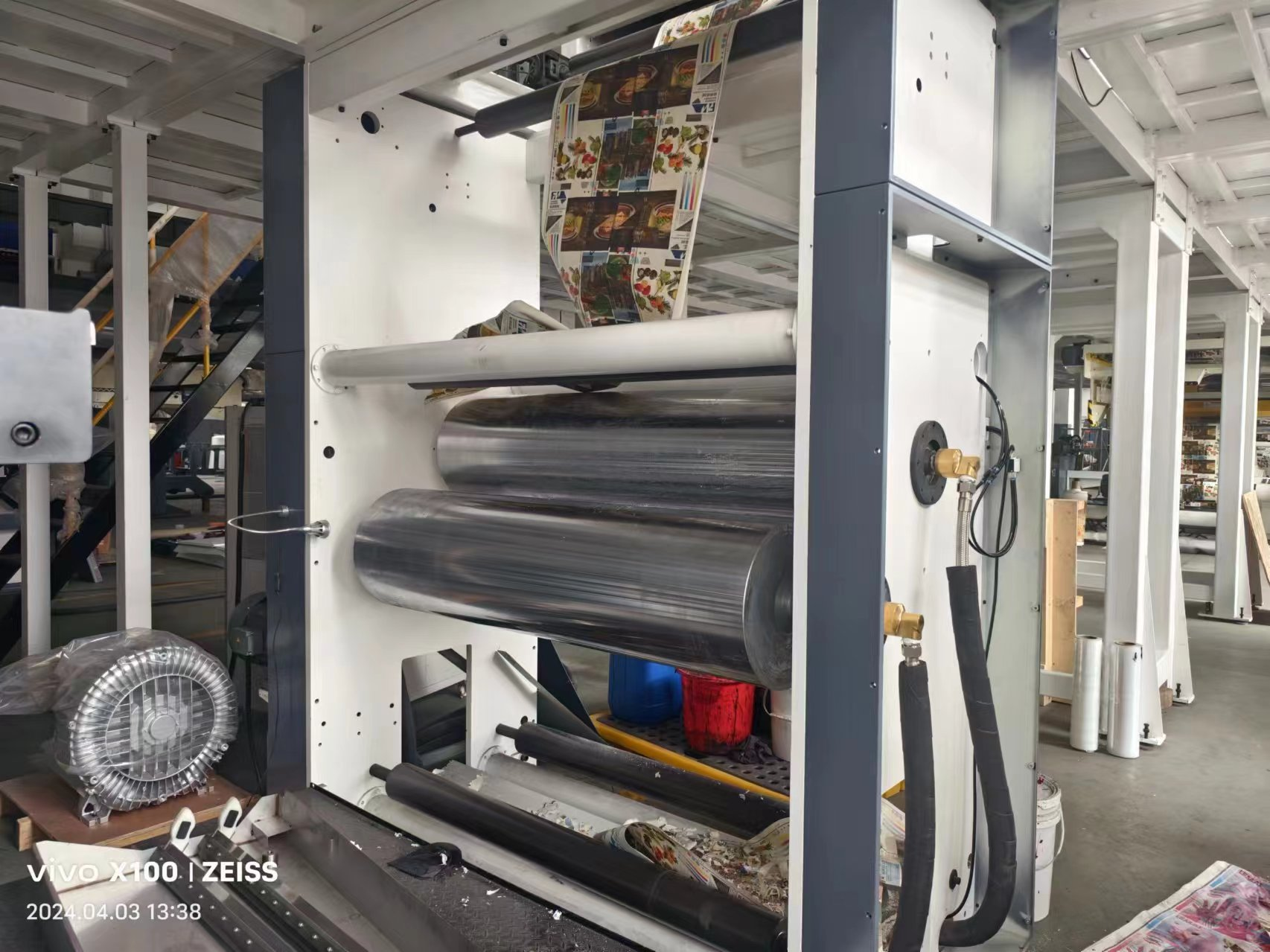

5、凹印涂布辊1根
6、冷却组：用于第一次涂布固结
7、牵引组2组，二次牵引涂布
8、涂布辊2、二次涂布

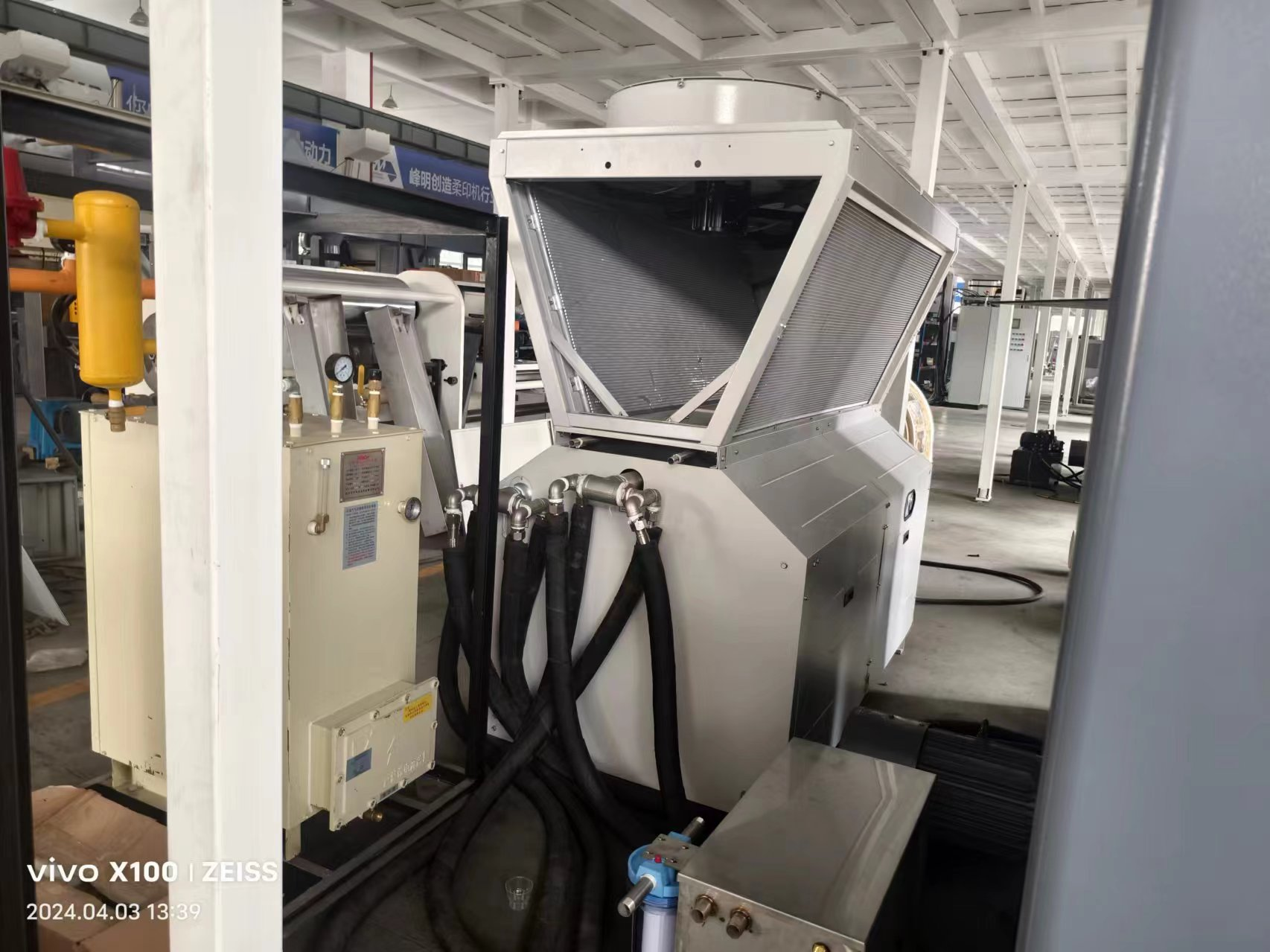

9.水冷组2台
10.饮水机
11.出料纠偏组
12.放卷部
13.天然气热风炉，8组X10万大卡
14.废料排风装置（2组）
15.导辊烘箱（上下吹风）5米X8组
16.原纸测厚仪
17.涂布后纸张测厚仪
三、主要参数
1.机速：Max250米/分钟
2.工作速度：Max200米/分钟
3.滚筒宽度：1450毫米
4.材料宽度：1400毫米
材料厚度：
白牛皮纸：120-350克
5.涂布方式：凹版逆向涂布
6.涂布胶量：胶量：6-10克
固含量：30％-40％
7.涂布溶剂：水
8.张力控制精度：±5N
9.被动导辊：铝合金，辊面阳极氧化，直径：120MM
10.放卷直径：最大￠1500MM
11.收卷直径：最大￠1500MM
12.轴固定方式：放卷：无轴式
收卷：气胀轴式
13.送纸方式：自动
14.加热干燥系统：燃气加热
15.烘箱温度：0-150℃
16.总功率：180KW
17.设备尺寸（长x宽x高）约48mX6.5mX6.5m
18.重量：约80T
四、设备使用条件：
1.电源：AC380V±5％，50HZ
2.工作温度：10-40℃
3.相对温度：40-60％（常温） 20度）
4.洁净等级：10万级
5.压缩空气：无润滑剂，气压0.6MpaA
